Kernlochdurchmesser Feingewinde

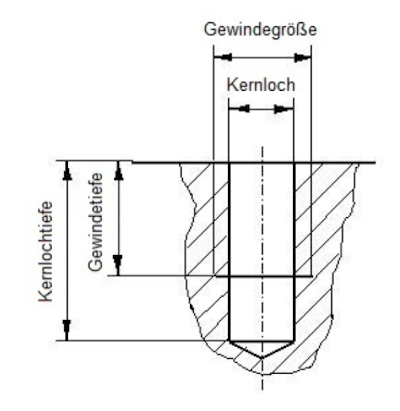

Als Gewinde Kernloch wird eine Bohrung bezeichnet, in die ein Innengewinde geschnitten wird. Das Kernloch muss immer etwas kleiner sein als der Nenndurchmesser des
Gewindes, das man schneiden möchte.
Als Faustregel für den Kernloch gilt folgendes:
Gewinde Nenndurchmesser - Gewindesteigung = Kernlochdurchmesser für Feingewinde
Beipiel: Kernloch Freingewinde M3
3mm - 0,25mm = 2,75mm (Kernloch für M3 Feingewinde)
Beim Kernlochdurchmesser wird zwischen Feingewinde und Regelgewinde unterschieden. Die Tabelle hier zeigt den Kernlochdurchmesser für metrische Feingewinde. Die Gewinde Kernloch Tabelle für Regelgewinde finden Sie hier.
Kernloch Tabelle für metrische Feingewinde
|
Gewinde- größe: |
Kernlochbohrer (mm) |
Steigung Freingewinde mm: |
|
M2 |
1,75 | 0,25 |
| M2.5 | 2,15 | 0,35 |
| M2.6 | 2,25 | 0,35 |
| M3 | 2,75 | 0,25 |
| M4 | 3,80 | 0,20 |
| M4 | 3,65 | 0,35 |
| M4 | 3,50 | 0,50 |
| M5 | 4,75 | 0,25 |
| M5 | 4,50 | 0,50 |
| M6 | 5,75 | 0,25 |
| M6 | 5,50 | 0,50 |
| M6 | 5,25 | 0,75 |
| M7 | 6,20 | 0,75 |
| M8 | 7,75 | 0,25 |
| M8 | 7,50 | 0,50 |
| M8 | 7,25 | 0,75 |
| M8 | 7,00 | 1,00 |
| M9 | 8,00 | 1,00 |
| M10 | 9,75 | 0,25 |
| M10 | 9,50 | 0,50 |
| M10 | 9,20 | 0,75 |
| M10 | 9,00 | 1,00 |
| M10 | 8,80 | 1,25 |
| M11 | 10,75 | 0,25 |
| M11 | 10,50 | 0,50 |
| M11 | 10,25 | 0,75 |
| M11 | 10,00 | 1,00 |
| M12 | 11,75 | 0,25 |
| M12 | 11,50 | 0,50 |
| M12 | 11,25 | 0,75 |
| M12 | 11,00 | 1,00 |
| M12 | 10,80 | 1,25 |
| M12 | 10,50 | 1,50 |
|
M13 |
12,75 | 0,25 |
|
M13 |
12,50 | 0,50 |
|
M13 |
12,25 | 0,75 |
|
M13 |
12,00 | 1,00 |
|
M13 |
11,50 | 1,50 |
|
M14 |
13,50 | 0,50 |
|
M14 |
13,25 | 0,75 |
|
M14 |
13,00 | 1,00 |
|
M14 |
12,80 | 1,25 |
|
M14 |
12,50 | 1,50 |
| M15 | 14,75 | 0,25 |
| M15 | 14,50 | 0,50 |
| M15 | 14,25 | 0,75 |
| M15 | 14,00 | 1,00 |
| M15 | 13,50 | 1,50 |
| M16 | 15,50 | 0,50 |
| M16 | 15,25 | 0,75 |
| M16 | 15,00 | 1,00 |
| M16 | 14,50 | 1,50 |
| M18 | 17,50 | 0,50 |
| M18 | 17,25 | 0,75 |
| M18 | 17,00 | 1,00 |
| M18 | 16,50 | 1,50 |
| M18 | 16,00 | 2,00 |
| M20 | 19,50 | 0,50 |
| M20 | 19,25 | 0,75 |
| M20 | 19,00 | 1,00 |
| M20 | 18,50 | 1,50 |
| M20 | 18,00 | 2,00 |
| M22 | 21,50 | 0,50 |
| M22 | 21,25 | 0,75 |
| M22 | 21,00 | 1,00 |
| M22 | 20,50 | 1,50 |
| M22 | 20,00 | 2,00 |
| M23 | 22,50 | 0,50 |
| M23 | 22,25 | 0,75 |
| M23 | 22,00 | 1,00 |
| M23 | 21,50 | 1,50 |
| M23 | 21,00 | 2,00 |
| M24 | 23,50 | 0,50 |
| M24 | 23,25 | 0,75 |
| M24 | 23,00 | 1,00 |
| M24 | 22,50 | 1,50 |
| M24 | 22,00 | 2,00 |
| M25 | 24,50 | 0,50 |
| M25 | 24,25 | 0,75 |
| M25 | 24,00 | 1,00 |
| M25 | 23,50 | 1,50 |
| M25 | 23,00 | 2,00 |
| M25 | 22,50 | 2,50 |
| M26 | 25,50 | 0,50 |
| M26 | 25,25 | 0,75 |
| M26 | 25,00 | 1,00 |
| M26 | 24,50 | 1,50 |
| M26 | 24,00 | 2,00 |
| M26 | 23,50 | 2,50 |
| M27 | 26,50 | 0,50 |
| M27 | 26,25 | 0,75 |
| M27 | 26,00 | 1,00 |
| M27 | 25,50 | 1,50 |
| M27 | 25,00 | 2,00 |
| M27 | 24,50 | 2,50 |
| M28 | 27,50 | 0,50 |
| M28 | 27,25 | 0,75 |
| M28 | 27,00 | 1,00 |
| M28 | 26,50 | 1,50 |
| M28 | 26,00 | 2,00 |
| M28 | 25,50 | 2,50 |
| M29 | 28,50 | 0,50 |
| M29 | 28,25 | 0,75 |
| M29 | 28,00 | 1,00 |
| M29 | 27,50 | 1,50 |
| M29 | 27,00 | 2,00 |
| M29 | 26,50 | 2,50 |
| M30 | 29,50 | 0,50 |
| M30 | 29,25 | 0,75 |
| M30 | 29,00 | 1,00 |
| M30 | 28,50 | 1,50 |
| M30 | 28,00 | 2,00 |
| M30 | 27,50 | 2,50 |
| M30 | 27,00 | 3,00 |
| M32 | 30,50 | 1,50 |
| M33 | 31,50 | 1,50 |
| M33 | 31,00 | 2,00 |
| M34 | 32,50 | 1,50 |
| M35 | 33,50 | 1,50 |
| M36 | 34,50 | 1,50 |
| M36 | 34,00 | 2,00 |
| M36 | 33,00 | 3,00 |
| M38 | 36,50 | 1,50 |
| M39 | 37,00 | 2,00 |
| M39 | 36,00 | 3,00 |
| M40 | 38,50 | 1,50 |
| M40 | 38,00 | 2,00 |
| M40 | 37,00 | 3,00 |
| M42 | 40,50 | 1,50 |
| M42 | 40,00 | 2,00 |
| M42 | 39,00 | 3,00 |
| M45 | 43,50 | 1,50 |
| M45 | 43,00 | 2,00 |
| M45 | 42,00 | 3,00 |
| M48 | 46,50 | 1,50 |
| M48 | 46,00 | 2,00 |
| M48 | 45,00 | 3,00 |
| M50 | 48,50 | 1,50 |
| M50 | 48,00 | 2,00 |
| M52 | 50,50 | 1,50 |
* Alle Angaben ohne Gewähr.
